Comment le Mn₃O₄ alimente la production de ferrite molle : un guide technique pour les fabricants d'électronique

2026.06.22 21

Les propriétés de la ferrite molle commencent en fait bien avant même qu’un noyau ne soit formé par pressage, frittage, meulage et tests. Dans le cas des noyaux de ferrite MnZn, des billes, des inductances, des transformateurs et des produits EMI fabriqués par les fabricants d'électronique, le tétroxyde de manganèse (Mn₃O₄) est une matière première cruciale qui détermine, dès le départ, s'il sera possible d'atteindre les spécifications magnétiques, électriques et physiques nécessaires.

Ce guide couvrira ce qui rend le tétroxyde de manganèse Mn₃O₄ important dans la fabrication de ferrite molle, les propriétés clés à prendre en compte, les sources potentielles de problèmes de qualité dans le processus et les facteurs à prendre en compte lors du choix d'un fournisseur de Mn₃O₄ à des fins de fabrication électronique.

Pourquoi Mn₃O₄ est important dans la fabrication de ferrite molle

Les ferrites douces font référence à des matériaux magnétiques céramiques formés par un composé d'oxyde de fer avec d'autres oxydes métalliques. Le manganèse dans le cas de la ferrite de manganèse et de zinc est l'un des ingrédients faisant partie de la ferrite spinelle et influençant des facteurs tels que la perméabilité, la saturation, le point de Curie, la résistivité, les pertes dans le noyau et la stabilité du traitement. Les changements dans le précurseur de manganèse se traduiront forcément par des variations en termes de caractéristiques de calcination, de retrait, de croissance des cristaux, de densité et de propriétés magnétiques de la ferrite finale.

La popularité du Mn₃O₄ dans la production de ferrite vient du fait que ce matériau fournit un point d’entrée d’oxyde de manganèse aux formulations de ferrite MnZn. Contrairement à d'autres matériaux contenant du manganèse, un matériau Mn₃O₄ bien spécifié permet des étapes de traitement prévisibles qui incluent le mélange, la calcination et le frittage. Ceci est particulièrement important lorsque le produit final doit fonctionner dans les conditions présentes dans les alimentations à découpage, les selfs de mode commun, les transformateurs de signal, les filtres de ligne, les capteurs de courant et les composants de charge sans fil, entre autres assemblages électroniques miniaturisés.

de QingChong tétroxyde de manganèse (Mn₃O₄) est une source d'une matière première de manganèse bien spécifiée, nécessaire aux applications de matériaux électroniques et magnétiques.

Pourquoi Mn₃O₄ est important dans la fabrication de ferrite molle

Le rôle du Mn₃O₄ dans la chimie des ferrites MnZn

Une voie de production typique de ferrite MnZn utilise des oxydes métalliques ou des précurseurs de carbonate qui sont pesés, mélangés, broyés, calcinés, granulés, pressés, frittés et finis. Mn₃O₄ fournit du manganèse à ce système d'oxyde. Lors du traitement thermique, l'oxyde de manganèse participe à la formation de phase avec l'oxyde de fer et l'oxyde de zinc, contribuant ainsi à former la structure de ferrite spinelle qui confère à la ferrite molle son comportement magnétique.

La valeur de Mn₃O₄ n’est pas seulement sa formule. En production, la poudre doit se disperser uniformément avec Fe₂O₃, ZnO et tout dopant ou additif de procédé. Si la source de manganèse est chimiquement incohérente ou physiquement difficile à broyer, le lot de ferrite peut nécessiter un traitement plus correctif. Cela peut augmenter la consommation d'énergie, allonger le temps de fraisage, augmenter le risque de rebut ou créer une dérive magnétique d'un lot à l'autre.

Spécifications clés de Mn₃O₄ que les fabricants d’électronique devraient examiner

Points de spécification typiques de Mn₃O₄ pour les acheteurs de ferrite molle

Paramètre	Pourquoi c'est important dans la production de ferrite	Point d'avis de l'acheteur
Contenu Mn	Contrôle l'apport de manganèse dans la formule de ferrite et affecte la stœchiométrie.	Confirmez le niveau minimum de Mn et demandez les données COA pour chaque lot.
Niveau de Fe₂O₃	Peut influencer l’équilibre en fer et la correction de la formule.	Vérifiez si les hypothèses d'impuretés ou de contribution correspondent à votre recette.
Al₂O₃, CaO, MgO, SiO₂, Na₂O, S	Les oxydes et éléments traces peuvent affecter le frittage, la croissance des grains, le comportement aux pertes et les propriétés électriques.	Définissez des limites internes en fonction de votre qualité de ferrite et de votre historique de défaillance.
Humidité	Ajoute une erreur de pesée et peut affecter le stockage, l’alimentation et la granulation.	Vérifiez les limites d’humidité et inspectez l’intégrité de l’emballage.
Taille des particules	Influence l'efficacité du mélange, le temps de broyage, l'uniformité de la réaction et le comportement du frittage.	Comparez le D50 et la distribution aux fenêtres de processus actuelles.
Robinet, volume et densité réelle	Affecte l'alimentation, la manipulation, le volume de stockage et le comportement d'emballage de la poudre.	Examinez les valeurs pour la compatibilité des équipements et la planification des stocks.
Surface spécifique	Se rapporte à la réactivité, à la dispersion et à la réponse thermique.	Suivez la cohérence des lots, et pas seulement une valeur moyenne unique.

Contrôle de la pureté et des impuretés : petits nombres, conséquences réelles

Dans la production de ferrite douce, le contrôle des impuretés est rarement glamour, mais c'est là que commencent de nombreux problèmes de production discrets. Le calcium, le magnésium, l'aluminium, la silice, le sodium, le soufre et les excès d'impuretés contenant du fer peuvent ne pas paraître dramatiques sur une feuille d'achat, mais ils peuvent influencer le frittage, le comportement des joints de grains, la résistivité, la densification et la perte magnétique. Pour la fabrication de produits électroniques en grande série, la question n’est pas seulement de savoir si un lot répond à une spécification industrielle générale. La question est de savoir si cela reste dans la fenêtre de traitement de la ferrite de l'usine.

C'est pourquoi les fabricants de ferrites devraient considérer la qualification du Mn₃O₄ comme une décision conjointe d'ingénierie et d'approvisionnement. Les achats peuvent comparer le prix, les délais de livraison, l'emballage et la capacité des fournisseurs, tandis que les ingénieurs de procédés doivent comparer les COA des lots, le comportement du frittage pilote, la densité de cuisson, la perméabilité initiale, la perte de noyau, le comportement de polarisation CC et le retrait dimensionnel. Une poudre moins coûteuse qui nécessite un broyage plus long, un tri plus strict ou une quantité de rebuts plus élevée peut devenir coûteuse à l'intérieur du four.

Taille des particules, comportement au broyage et à la calcination

La poudre fine de Mn₃O₄ aide à raccourcir la distance entre le mélange des matières premières et la formation de la phase ferrite. En termes pratiques, la taille des particules affecte la rapidité avec laquelle la source de manganèse se disperse avec les oxydes de fer et de zinc et l'uniformité de la réaction du mélange pendant la calcination. Un D50 dans la gamme des microns faibles peut être utile pour de nombreuses voies de ferrite, mais la meilleure cible dépend de l'équipement de broyage de l'usine, des solides en suspension, du système de liant, du profil de calcination et de la qualité finale de ferrite.

Les acheteurs devraient éviter d’évaluer le D50 seul. Une poudre ayant la même taille médiane de particules peut se comporter différemment si elle présente une large distribution, des agglomérats durs, un mauvais écoulement ou une surface incohérente. Lors de l'échantillonnage, il convient de vérifier la viscosité de la boue, l'énergie de broyage, les résidus sur le tamis, la morphologie de la poudre calcinée et le comportement du corps pressé. Pour les fabricants de produits électroniques qui passent des commandes d’essai à la production complète, la cohérence des particules d’un lot à l’autre est souvent plus précieuse qu’une valeur ponctuelle impressionnante en laboratoire.

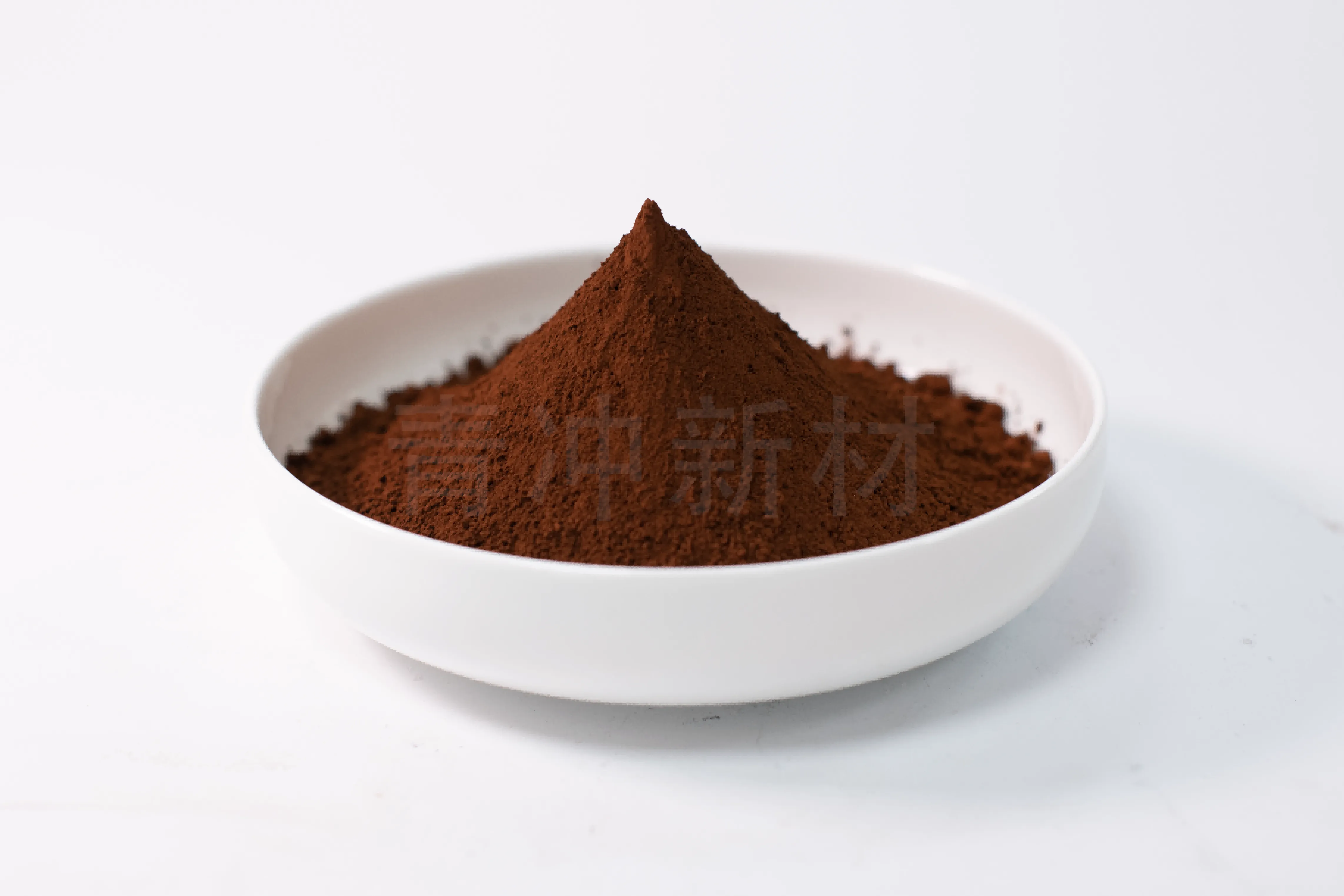

Spécifications clés de Mn₃O₄ que les fabricants d’électronique devraient examiner

Comment la qualité du Mn₃O₄ apparaît dans les pièces finies en ferrite

De la qualité brute du Mn₃O₄ aux performances du noyau de ferrite

Facteur matière première	Effet au niveau du processus	Symptôme possible sur la pièce finie
Teneur variable en manganèse	La correction de formule devient moins fiable.	Dérive de perméabilité, changement de température de Curie, perte incohérente.
Excès d'humidité	Erreur de pesée et instabilité de stockage.	Variation des lots, problèmes d'alimentation, demande de séchage supplémentaire.
Particules grossières ou agglomérées	Broyage plus long et réaction moins uniforme.	Mauvaise densité, croissance anormale des grains, risque de rejet plus élevé.
Charge d'impuretés élevée	Modification du comportement de frittage et des joints de grains.	Perte de noyau plus élevée, variation de résistivité, fiabilité inférieure.
Densité ou débit instable	Alimentation et mélange incohérents.	Inefficacité de la production et pression d’ajustement de la formulation.

Le lien entre le Mn₃O₄ brut et les performances finales de la ferrite est indirect mais bien réel. Un noyau de ferrite MnZn fini est jugé par ses propriétés magnétiques et électriques, et non par l'apparence du sac d'oxyde de manganèse. Néanmoins, la perméabilité du noyau, la courbe de perte, le profil d'impédance, le comportement en température et le rendement mécanique dépendent de nombreuses décisions matérielles en amont. Mn₃O₄ est l'une de ces décisions.

Notes de processus pour les producteurs de ferrite MnZn

Gardez les lots de Mn₃O₄ entrants traçables jusqu'au COA, au lot de production et à la date de stockage.

Sécher ou conditionner la poudre uniquement selon les procédures validées de l'usine ; un échauffement incontrôlé peut modifier le comportement de manipulation.

Effectuez des essais pilotes de broyage et de calcination avant de changer de fournisseur, de qualité ou de granulométrie cible.

Comparez les données du noyau fini en fonction de la fréquence d'application et de la plage de température réelles, et pas seulement de la perméabilité à température ambiante.

Conservez les échantillons de référence des lots approuvés afin que les futures questions relatives aux fournisseurs ou aux processus aient un point de comparaison physique.

Alignez la taille de l’emballage avec le taux de consommation pour réduire l’exposition à l’humidité après ouverture.

Ces contrôles sont particulièrement importants pour les fabricants de produits électroniques automobiles, de systèmes d'alimentation pour télécommunications, de chargeurs, de commandes industrielles, de compteurs intelligents et d'autres applications dans lesquelles les composants magnétiques sont confrontés à des cycles thermiques et à des attentes strictes en matière de fiabilité.

Sélection de Mn₃O₄ pour différentes applications de ferrite douce

Toutes les applications de ferrite n'exigent pas le même équilibre entre perméabilité, perte, résistivité, saturation et coût. Les noyaux de ferrite de puissance pour transformateurs de commutation peuvent donner la priorité à de faibles pertes à la fréquence et à la température de fonctionnement. Les billes de suppression EMI et les composants en mode commun peuvent nécessiter un comportement d'impédance contrôlé sur une large plage de fréquences. Les transformateurs de courant, les capteurs et les composants de signaux peuvent exiger une précision dimensionnelle et une réponse magnétique stable.

C'est pourquoi la sélection du tétroxyde de manganèse doit commencer par la pièce finale. de QingChong application électronique positionne les matériaux à base de manganèse comme précurseurs de matériaux magnétiques tels que la ferrite manganèse-zinc et comme matières premières pour les céramiques électroniques. Pour un acheteur de ferrite, la prochaine étape pratique consiste à faire correspondre les spécifications du Mn₃O₄ avec la nuance spécifique produite, l'atmosphère du four et l'objectif de performances magnétiques du client.

Liste de contrôle d'évaluation des fournisseurs pour le Mn₃O de qualité électronique₄

Questions des fournisseurs de Mn₃O₄ avant la production de masse

Question	Pourquoi c'est important
Le fournisseur peut-il fournir COA, TDS et SDS pour Mn₃O₄ ?	Les documents aident les équipes d'ingénierie, de sécurité, d'importation et de qualité à examiner le matériel avant son approbation.
La taille des particules, la teneur en Mn, l’humidité et les limites d’impuretés sont-elles stables d’un lot à l’autre ?	La production de ferrite dépend de la répétabilité, et pas seulement d'un premier échantillon réussi.
Le fournisseur peut-il prendre en charge les tests d’échantillons avant la commande groupée ?	Les lots pilotes réduisent les risques lors de la modification des hypothèses de source de matière ou de recette.
Quel emballage est utilisé pour les expéditions de poudre ?	La taille du sac et la protection contre l’humidité affectent la manutention et la stabilité de l’entrepôt.
Les spécifications peuvent-elles être adaptées à des exigences particulières ?	Certaines qualités de ferrite peuvent nécessiter un contrôle plus strict des impuretés ou de la taille des particules que l'utilisation industrielle standard.
Le fournisseur a-t-il une expérience dans la fabrication de produits chimiques et de manganèse ?	Un fournisseur de manganèse ciblé est mieux placé pour discuter du contrôle en amont et des problèmes pratiques liés aux lots.

Considérations relatives à la manipulation, au stockage et à la sécurité

Le Mn₃O₄ est une poudre fine, la discipline de manipulation est donc importante même lorsque la classification du transport est simple. La FDS identifie le tétroxyde de trimanganèse par CAS 1317-35-7 et note que la formation de poussière doit être évitée, les conteneurs doivent être conservés fermés dans un endroit frais, sec et bien ventilé, et une protection appropriée des yeux, de la peau et des voies respiratoires doit être envisagée lorsqu'une exposition nuisible à la poussière est possible. La FDS répertorie également le matériau comme marchandise non dangereuse pour le transport ADR/RID, IMDG et IATA, mais chaque acheteur doit confirmer la classification d'expédition par rapport aux derniers documents et règles du pays de destination.

Pour les usines de ferrite, les contrôles pratiques sont familiers : transfert scellé lorsque cela est possible, évacuation locale des points de poussière, stockage propre des palettes, inventaire premier entré, premier sorti et étiquettes de lots qui restent lisibles tout au long des mouvements de l'entrepôt. Le stockage fait partie du contrôle qualité. Une poudre techniquement saine peut toujours créer des problèmes de production si elle absorbe de l'humidité, perd sa traçabilité ou est mélangée avec le mauvais lot.

Un plan de qualification pratique pour les nouveaux lots Mn₃O₄

Examen des documents : collectez les COA, TDS, SDS, HS code, les données d'emballage et les conseils sur la durée de conservation ou le stockage.

Analyse entrante : vérifiez l'apparence, l'humidité, la teneur en Mn, les impuretés sélectionnées, la taille des particules et la densité par rapport à vos limites internes.

Mélange sur banc : vérifiez le comportement de dispersion avec Fe₂O₃, ZnO et des additifs dans les conditions de broyage existantes.

Calcination pilote : comparez le développement des phases, la morphologie de la poudre et la réponse au broyage après calcination.

Essai de pressage et de frittage : mesurez le retrait, la densité, la fissuration et la cohérence dimensionnelle.

Évaluation magnétique : testez la perméabilité, la perte du noyau, l'impédance, la saturation et le comportement en température dans des conditions pertinentes pour l'application.

Décision de production : approuver, rejeter ou demander des limites plus strictes en fonction des performances de la pièce finie et de la stabilité du processus.

Ce plan permet de garder la discussion objective. Au lieu de se demander si Mn₃O₄ est bon dans un sens général, l'équipe se demande si un lot spécifique de Mn₃O₄ fonctionne dans le cadre d'un processus de ferrite et d'une conception de pièce spécifiques.

Où QingChong Mn₃O₄ s’intègre dans une chaîne d’approvisionnement en ferrite

Pour les fabricants de produits électroniques, un fournisseur utile est celui qui peut prendre en charge à la fois les données matérielles et la continuité commerciale. QingChong est un fabricant de produits chimiques à base de manganèse basé à Xiangtan, Hunan, avec des activités de R&D, de production et de vente, des marchés d'exportation en Asie, en Afrique, en Amérique, en Europe et en Asie du Sud-Est, et une histoire dans le domaine des produits chimiques à base de manganèse depuis 2005.

Demander des données Mn₃O₄ pour la production de ferrite molle

Si votre équipe qualifie le tétroxyde de manganèse pour les noyaux de ferrite MnZn, les composants EMI, les transformateurs, les inductances ou les céramiques électroniques, demandez les derniers COA, TDS, SDS, données sur la taille des particules et options d'échantillons avant de passer à l'achat en gros.

Contactez QingChong pour votre devis personnalisé

FAQ

Le Mn₃O₄ est-il identique au dioxyde de manganèse ?
Mn₃O₄ est le tétroxyde de manganèse, également appelé oxyde de manganèse (II, III) ou tétroxyde de trimanganèse. Le dioxyde de manganèse est MnO₂. Ils ont des compositions différentes et ne doivent pas être traités comme interchangeables sans validation de formule et de processus.

Pourquoi Mn₃O₄ est-il utilisé dans la ferrite de manganèse-zinc ?
Mn₃O₄ fournit du manganèse au système d'oxyde de ferrite MnZn. Sa composition chimique, son profil d'impuretés, sa taille de particule et son comportement de surface peuvent influencer le mélange, la calcination, le frittage et les propriétés magnétiques finales.

Quelle spécification Mn₃O₄ est la plus importante ?
Il n’existe pas de paramètre universel unique. La teneur en Mn, l'humidité, le profil d'impuretés, la taille des particules, la densité et la consistance du lot sont tous importants. Les limites les plus importantes dépendent de la qualité de ferrite et de l'application.

Une qualité industrielle standard de Mn₃O₄ peut-elle être utilisée pour la ferrite électronique ?
C'est possible, mais cela devrait être qualifié par le biais d'un traitement pilote et de tests sur le noyau fini. Les fabricants de produits électroniques doivent vérifier que la matière première répond à leurs exigences magnétiques, électriques, dimensionnelles et de fiabilité.

Quels documents les acheteurs doivent-ils demander à un fournisseur de Mn₃O₄ ?
Demandez un COA, un TDS, un SDS à jour, des informations sur l'emballage, des conseils de stockage et des données disponibles sur la taille des particules ou les impuretés. Pour les achats répétés, exigez une traçabilité au niveau des lots.

Comment Mn₃O₄ doit-il être stocké ?
Conservez-le scellé dans un endroit frais, sec et bien ventilé et évitez la formation de poussière. Suivez la FDS du fournisseur et les procédures d'hygiène du travail de votre usine.

Conclusion finale

Mn₃O₄ alimente la production de ferrite douce en effectuant un travail précis : fournir du manganèse sous une forme qui peut entrer de manière fiable dans le processus de ferrite. Pour les fabricants de produits électroniques, la meilleure décision d’achat ne repose pas uniquement sur le nom d’un catalogue. Cela provient de la correspondance entre la chimie, le comportement des particules, la documentation, l'emballage, la capacité du fournisseur et les résultats des tests sur les noyaux finis.

Lorsque Mn₃O₄ est bien spécifié et fourni de manière constante, il aide les producteurs de ferrite à protéger la stabilité du processus, à réduire les risques de qualification et à construire des composants magnétiques qui répondent aux exigences de l'électronique de puissance et de signal moderne.
